ZPS型直排篩

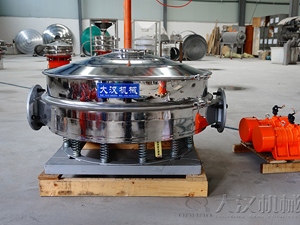

直排篩篩分洗衣粉

直排篩也叫直排式振動篩，直排振動篩，進出料口設計在同一垂直方向，物料直接排放，篩下成品快速過網，減少物料在篩面停留時間，大幅提升篩分產量，用于面粉、淀粉、洗衣粉、金屬粉、添加濟、化工、非礦等行業顆粒、粉末的粗略篩分，精密篩分。

直排篩特別適用于從粉末和顆粒中快速去除過大的材料，即用于去皮和檢查篩分，適用于包裝前原料和成品檢驗的篩選設備，垂直上下料，可串聯在生產線中，能根據現場要求設計單/雙激振源，為滿足個別行業和客戶的需求，也可以采用加緣式、閘門式、擋板式、噴淋式等設計。

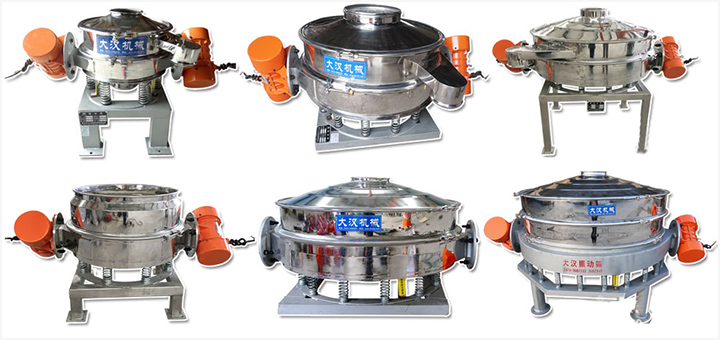

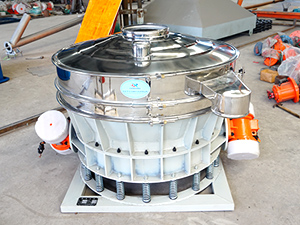

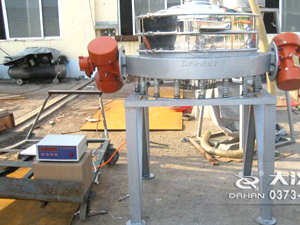

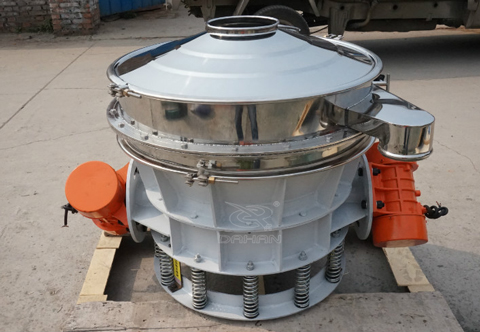

直排篩圖片

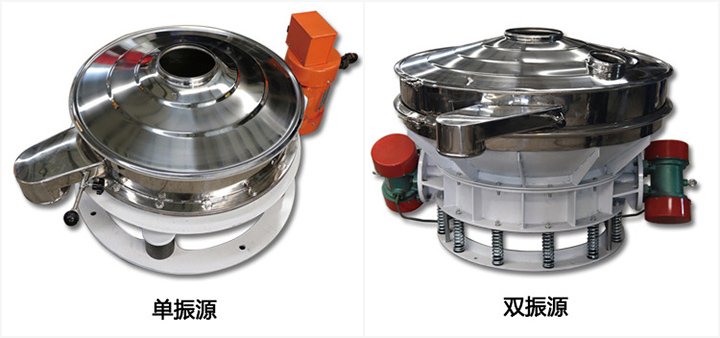

直排篩的分類

直排振動篩按照振動源可劃分為兩種：

雙振源直排篩：雙電機，物料在篩網表面產生漩渦運動，有自動排料功能；

單振源直排篩：單電機，物料在篩網表面主要產生上下振動，無自動排料功能。

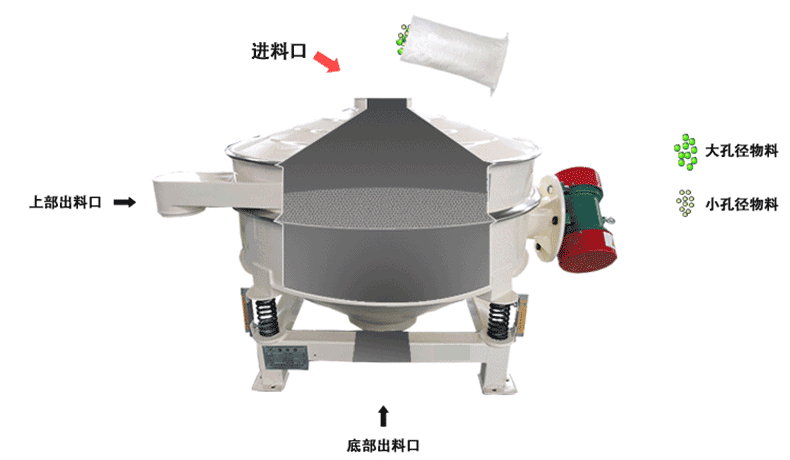

直排篩工作原理

振動產生：振動電機通過激振器或直接連接到篩箱，產生直線振動。當電機激發時，振動源會使篩箱和篩網產生振動，使顆粒在篩箱內產生連續的振動運動。

分離過程：原料進入篩箱后，受到振動的作用，顆粒會在篩箱內向前移動。由于不同粒徑的顆粒具有不同的通過能力，較小的顆粒可以通過篩網的孔隙或開口，而較大的顆粒則被保留在篩網上。

分級調節：直排篩可以通過在篩網上設置不同規格的孔隙或開口來控制篩分的粒度分級。通常，篩網上的孔隙大小會逐漸變大，從上到下遞增，以逐漸分離出不同粒徑的顆粒。

篩分結果：通過篩分過程，原料在直排篩上被分為不同的粒度級別。較小的顆粒穿過篩網通過，而較大的顆粒則被保留在篩網上或從篩箱的出口排出。

直排篩特點

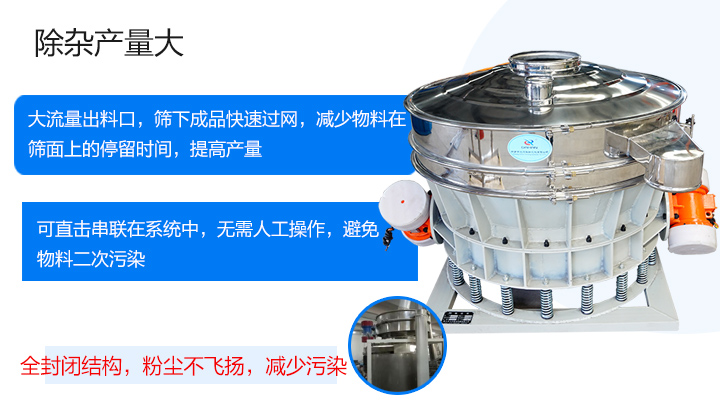

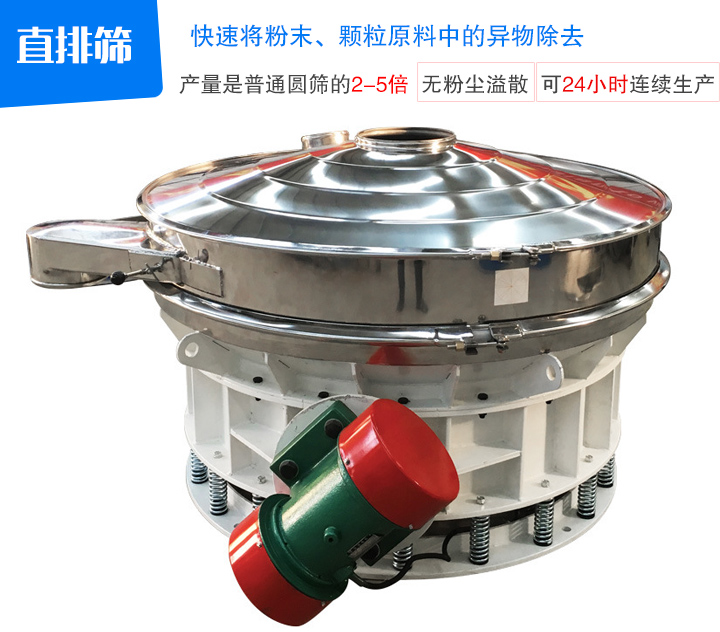

進出料口設計在同一垂直方向，篩下成品快速過網，減少物料在篩面停留時間，直排篩產量是圓形振動篩的2-5倍。

1、適用于包裝前原料和成品檢驗的篩選設備。

2、根據現場要求設計單/雙振動電機，容量自由控制。

3、垂直上下料，物料在篩機中停留時間短，出料迅速，安裝工位低，節省人力。

4、可以直接串聯在管道中使用，除去管道中的異物和雜質，無需人工操作，避免物料二次污染。

5、振動電機外部結構，維修方便。

6、不銹鋼材質，外形美觀，經久耐用。

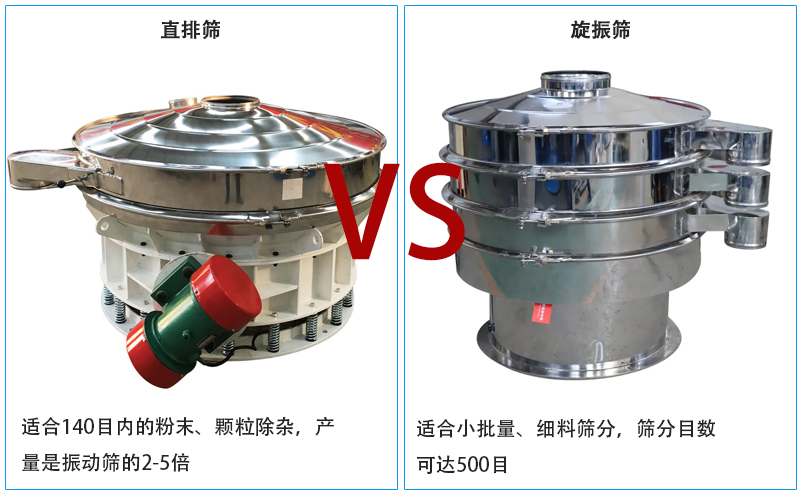

直排篩與振動篩的區別

直排篩和振動篩都是常見的固體顆粒篩分設備，它們在工作原理和特點上有一些區別：

區別	直排篩	振動篩
工作原理	進料口與出料口垂直相望。物料從入料口進入后僅需通過一層篩網進行簡單的過濾就能直接從出料口排出。	采用圓形振動，通過振動電機產生圓形振動，使篩箱內的顆粒產生環形或橢圓形的振動運動，從而進行篩分和分離。
產量	由于出料口設置的不同，直排篩的出料口位于篩面的正下方，即采用的是直泄式排料方式，因此在篩分出料過程中節省了將物料輸送至排料口排出的時間，產品是普通振動篩的2-5倍。	物料在上面做三次元運動后還要繼續在激振力的驅動下跳動至側面的360度可旋轉的出料口才能順利排料.每小時產量100-3300公斤。
目數	篩分目數在140目左右，主要是為粉類物料除去大塊雜技或者篩松作用。	篩分的精度可以做到更高，篩分精度范圍也可達到500目左右。

直排篩技術參數

型號	功率 (kw)	篩面直徑 mm	有效面積 ㎡	體積 mm
ZPS-600	0.12	520	0.2124	740*600*560
ZPS-800	0.18	720	0.4072	1010*800*600
ZPS-1000	0.18	890	0.6221	1200*970*640
ZPS-1200	0.25	1090	0.9331	1430*1170*700
ZPS-1500	0.55	1390	1.5175	1780*1470*760

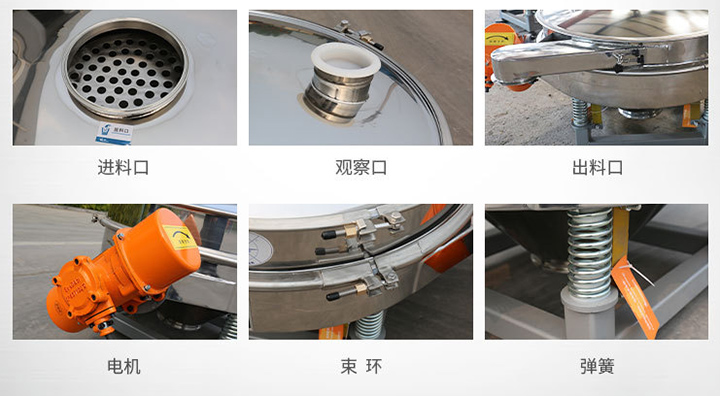

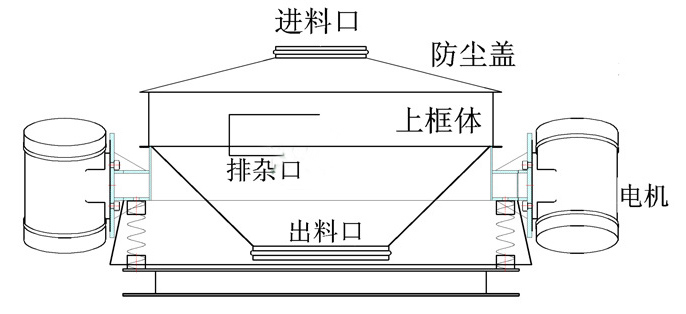

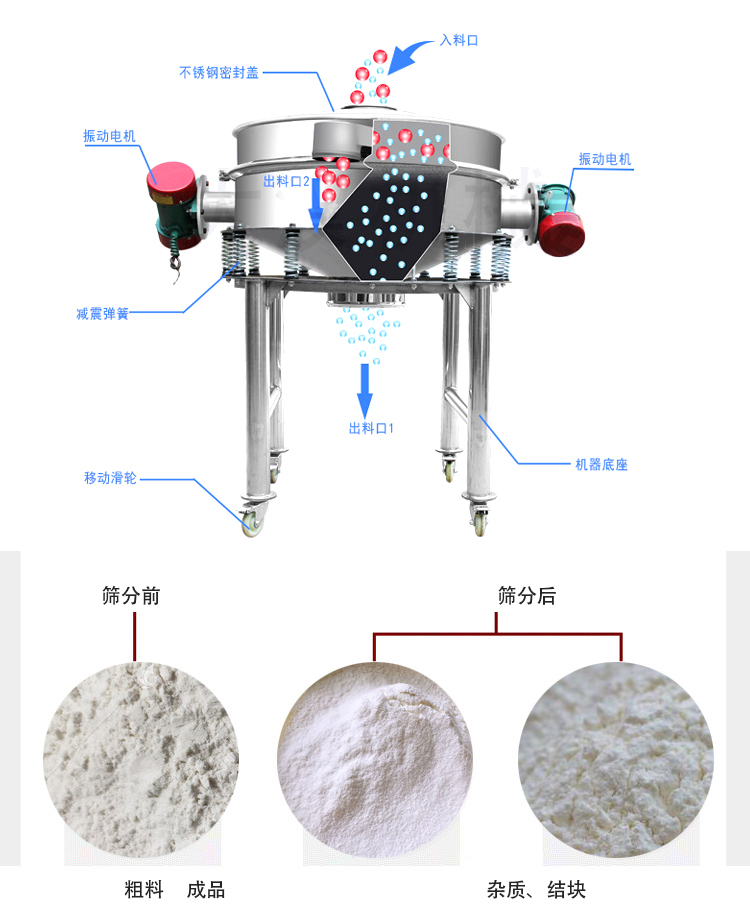

直排篩結構

直排篩的結構一般包括以下主要組成部分：

篩箱：篩箱是直排篩的主體部分，通常為長方形或矩形的結構，由上、下兩個篩面和四周的篩箱壁組成。篩箱內部是篩分區域，顆粒物料在此區域進行篩分和分離。

篩網：篩網是用于篩分顆粒的關鍵部件，通常由金屬絲網或聚合物篩板制成。篩網安裝在篩箱的上篩面和下篩面上，具有不同的孔隙大小和形狀，用于實現不同粒度的篩分。

振動電機：可選用單電機或雙電機，安裝在篩機的兩側，振動電機的振動參數（如振幅和頻率）可調節，以滿足不同篩分要求。

支撐裝置：支撐裝置用于支持和固定直排篩的結構，確保其穩定運行。支撐裝置通常包括支腿、彈簧等部分，能夠吸收振動產生的沖擊力，使振動傳遞到地面減小。

出料口：用于排出已篩分的物料，通常位于篩箱的一側或底部。

進料裝置：用于將待篩分的物料引入篩箱，可以是手動或自動進料裝置。

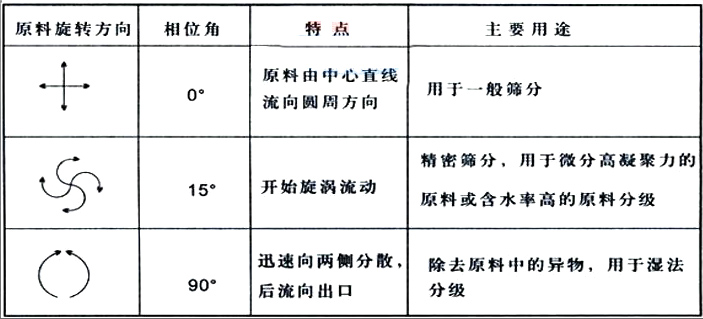

直排篩電機角度調整

適用行業

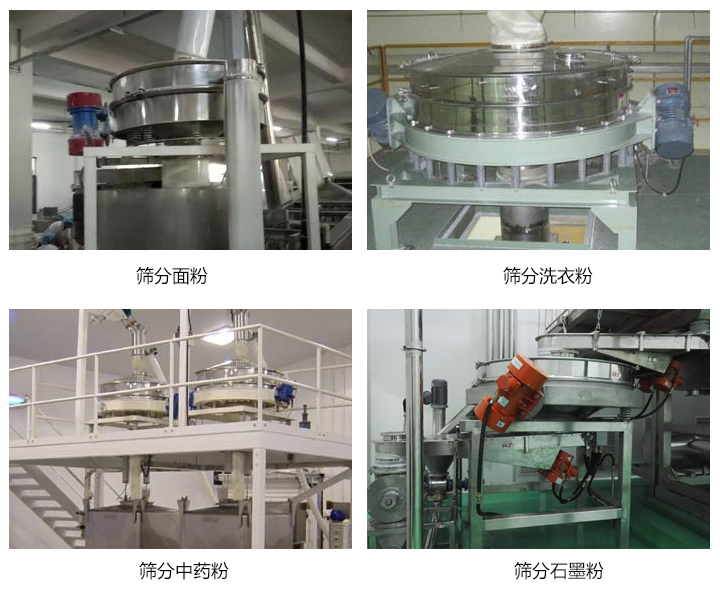

直排篩多用于面粉、淀粉、洗衣粉、金屬粉、添加劑、化工、非礦等行業的顆粒粉末的粗略篩分

金屬粉末：鋁、鉛、鋅、銅、鐵、鎳、合金、磁性材料等。

化工行業：樹脂、塑料、橡膠助劑、染料、填充料等。

食品行業：面粉、可可、咖啡、調味品、添加劑等。

醫藥行業：中西原料藥，西藥，中成藥等。

糧食類的谷物：玉米、豆類、芝麻等作物精選、去殼、去雜。

磨料行業：玻璃粉珠、氧化鋁、剛玉、氯炭、金剛砂、石英砂等。

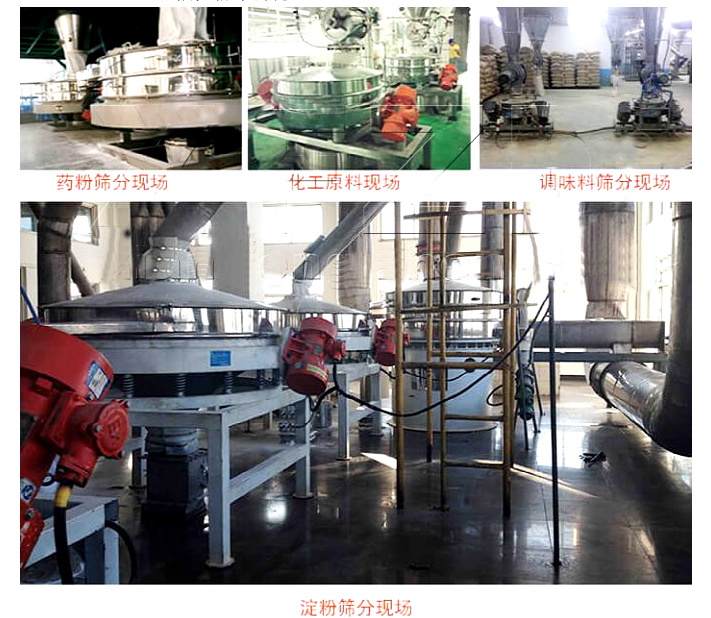

客戶現場
